Die Tastaurplatine ist für zwei Versionen ausgelegt:
- Die Analogversion mit Schieberegler des UFR-A/D
- Den UFR-A2
Da ich bisher nur einzele Tastaurplatinen gebraucht habe, habe ich sie noch nicht selbst gefertigt.
Die, die ich bisher verwendet habe sind alle freiverdrahtete Lochrasterplatinen.
Wie auf den Fotos zu sehen ist, waren die LEDs D4 - D8 ursprünglich grün(weil reichlich vorhanden).Solange die Vorwärtsspannung von c.a. 2 - 2,2 V eingehalten wird, ist die Zuordnung eigentlich unkritisch. Die LEDs arbeiten mit einem Strom von c.a. 5 mA. Die Helligkeit ist dabei noch völlig ausreichend.
Zur Fertigung noch einen Hinweis: Nach der Bestückung der Leiteplatte mit den Tastern und den LEDs(noch nicht anlöten!), montiere ich die Leiterplatte an der Frontplatte. Dann lassen sich die LEDs gut ausrichten und löten.
Gut geeignet für K9 sind auch Anschlußkabel von ausgedienten CPU-Lüftern. Solche verwende ich z.B.

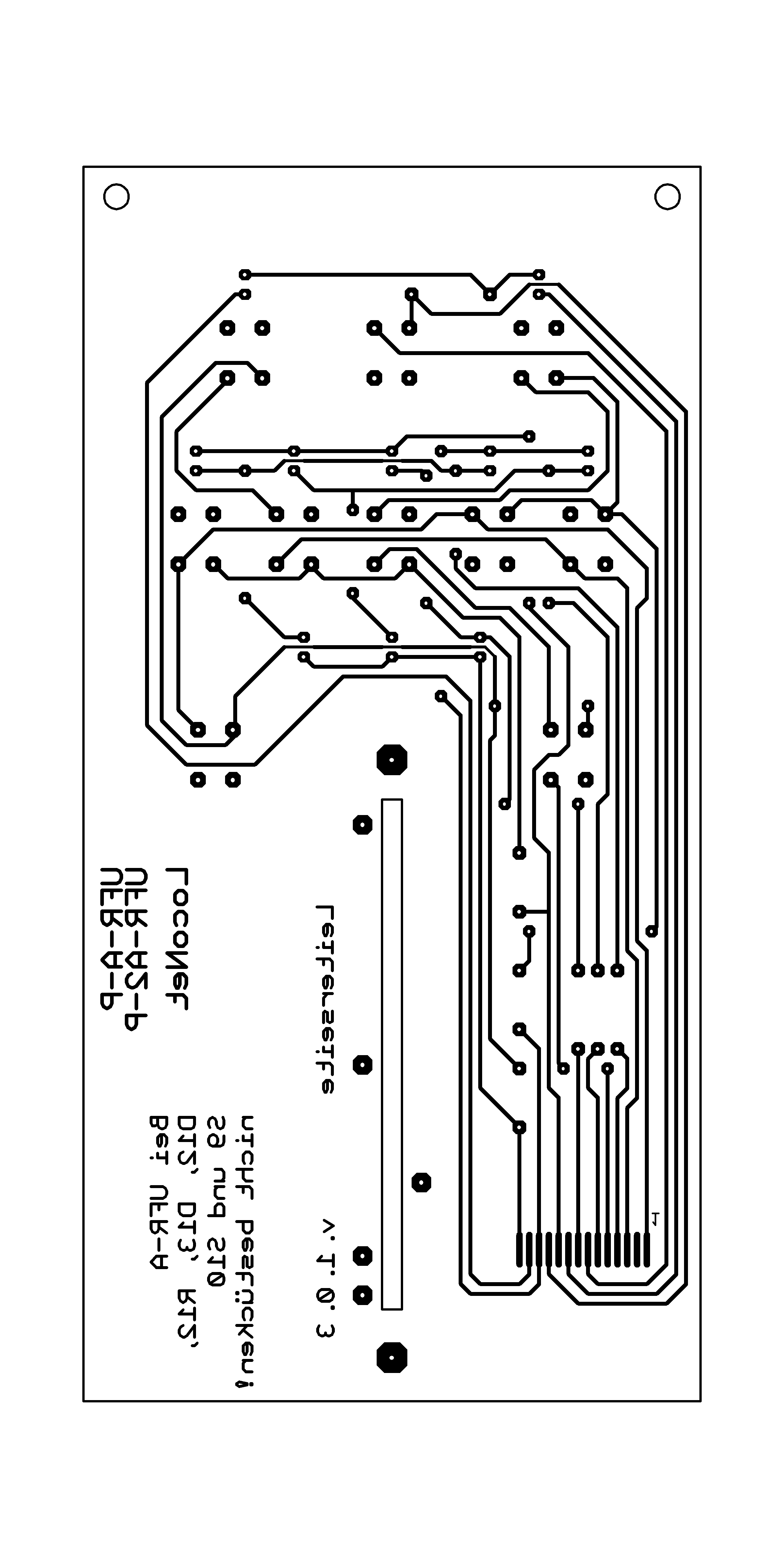

Besser als die oben befindliche Abbildung des Leiterplattenlayouts ist die Seite 16 der PDF-Datei, da die Auflösung besser ist.
